Posted on

Piezas de Montaje de Piernas de DARwIn-OP

Fresé las piezas PR13_B_SPACER_PELV que son las piezas de montaje que van sobre las piernas.

DARwIn-OP Mounting Brackets
Piezas de Montaje de Piernas

Estas piezas de montaje son necesarias para unir las piernas con la sección del pecho donde va el computador central. Actualmente estoy rediseñando las piezas del pecho para acomodar un computador Odroid-XU3, el cambio principal es en la posición de puertos USB y Ethernet expuestos al exterior.

Los archivos de corte de las piezas de montaje están en SourceForge aquí. En el archivo  README están las lista de archivos gcode necesarios.

Para las futuras partes voy a tratar de cambiar la estrategia de fresado. En vez de usar varias brocas y fresas, voy a tratar de usar solo una fresa de 1.5mm para todos los cortes, y así evitar cambio de herramientas.

Posted on

DARwIn-OP Leg Mounting Brackets

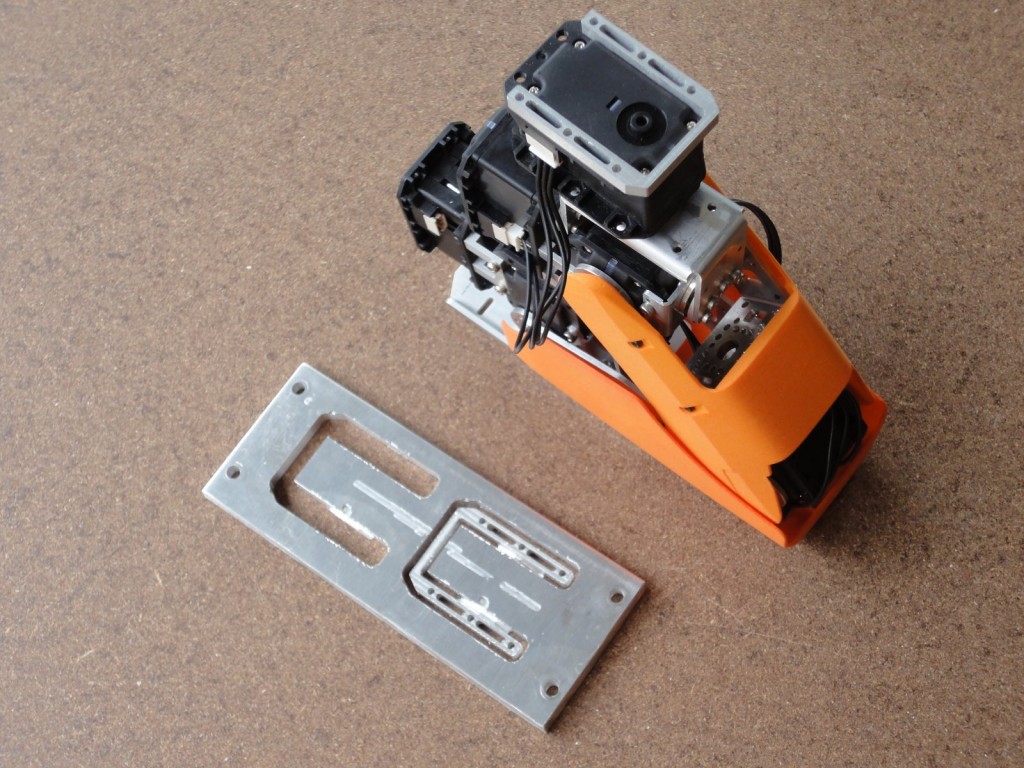

I milled the PR13_B_SPACER_PELV mounting brackets which go on top of each leg.

DARwIn-OP Mounting Brackets
Leg Mounting Brackets

The brackets are necessary to attach the legs to the chest section where the main computer resides. Currently I am redesigning the chest parts to fit a Odroid-XU3 computer, the main changes are in the position of external USB and Ethernet ports.

The cut files for the mounting bracket are in SourceForge here. In the README file is the list of gcodes files.

For future parts I’ll try to change the cutting strategy for milling. Instead of using several drills and endmills, I’ll try to use a single 1.5mm endmill for all cuts, avoiding tool changes.
